Затваряне за снаждане от вграден тип оптично влакно

Затварянето за снаждане на оптични влакна от вграден тип е първокласна, здрава кутия, предназначена за защита и поставяне на снаждания от оптични влакна във въздушни, тръбопроводни и директни приложения за погребване. Осигурява надеждно запечатване от околната среда, механична защита и лесен достъп за снаждане и поддръжка, осигурявайки дългосрочна-производителност на оптичните мрежи.

• Материал: ABS пластмаса
• Метод на запечатване: Механично запечатване
• IP стандарт: IP65
• Приложение: Заровено под земята
• Цвят: Черен
• Тава за снаждане: 4PCS тави за снаждане, всяка с 24 ядра
• Капацитет на влакната: 24 ~ 96 влакна (в зависимост от модела)
• Портове за кабелен вход 2-4 порта (регулируеми, съвместими с Φ8-16 mm кабели)
• Степен на защита: IP65
• Работна температура: -40 градуса ~ +85 градуса
• Температура на съхранение: -50 градуса ~ +90 градуса
• Устойчивост на налягане: По-голямо или равно на 100kPa
• Материал на тавата за снаждане: Огнезабавящ{0}}PP

3.1 Необходими инструменти и материали

• Инструмент за оголване на оптични кабели (резачка за кабели, оголвач, клещи на Милър)

• Машина за снаждане на оптични влакна (фюжън сплайсър)

• Оптичен нож

• Инструменти за почистване (кърпички, напоени със спирт, кърпа без{0}}влакна, писалка за почистване на влакна)

• Уплътнителни материали (тер{0}}свиваеми ръкави, водоустойчива лента, кабелни щуцери)

• Помощни инструменти (комплект отвертки, гаечен ключ, рулетка, маркер)

• Предпазни средства (предпазни ръкавици, очила)

3.2 Проверка на продукти и аксесоари

• Проверете дали затварянето на снаждането е непокътнато, без пукнатини, деформации или повреда на уплътнителните компоненти.

• Проверете дали всички аксесоари са пълни, включително тави за снаждане, кабелни щуцери, винтове, водоустойчиви уплътнения, термо{0}}свиваеми ръкави и др.

• Проверете оптичните кабели, които ще инсталирате, за повреди, счупвания или прекомерно огъване, като се уверите, че обвивката на кабела е непокътната.

• Потвърдете, че работната среда отговаря на изискванията за инсталиране: няма запалими, експлозивни или корозивни вещества; достатъчно работно пространство; и стабилна температура и влажност.

3.3 Мерки за безопасност

• Операторите трябва да са обучени и квалифицирани, запознати с процедурите за снаждане на оптични влакна и монтаж на затваряне.

• Носете защитно оборудване по време на работа, за да избегнете нараняване от остри инструменти или фрагменти от влакна.

• Поддържайте работната зона чиста и подредена, предотвратявайте навлизането на прах или отломки в капака, което може да повлияе на качеството на снаждане.

• Уверете се, че електрозахранването на устройството за заваряване и други електрически инструменти е стабилно и безопасно, като избягвате опасностите от токов удар.

• За монтаж на открито изберете време-подходящо за времето, избягвайте строителство при силен дъжд, силен вятър или екстремни температури.

3.2 Стъпки на инсталиране и работа

Подготовка на кабела:

1. Измерете дължината на оптичния кабел, необходим за снаждане, и отрежете кабела с кабелен нож (запазете 1-1,5 метра излишна дължина за снаждане и регулиране).

2. Оголете външната обвивка на кабела в двата края с помощта на устройство за отстраняване на кабели: отлепете 30-50 mm от външната обвивка, за да разкриете оптичните влакна и укрепващите елементи (стоманена тел или арамидна прежда).

3. Отделете укрепващите елементи от оптичните влакна и отрежете укрепващите елементи до дължина от 15-20 mm (запазете достатъчно дължина, за да фиксирате върху капака).

4. Отстранете буферния слой на оптичните влакна с помощта на инструмент за отстраняване на влакна: отлепете 20-30 mm от буферния слой, за да разкриете голото влакно (забележка: избягвайте да повредите сърцевината на влакното).

5. Почистете голото влакно с тампон, напоен със спирт, за да премахнете петна от масло и прах, след което го подсушете с кърпа без власинки.

3.3 Отваряне и сглобяване на запушалката на снаждането

1. Използвайте отвертка, за да разхлабите фиксиращите винтове на капака за затваряне и внимателно отворете капака (не дърпайте със сила, за да избегнете повреда на уплътняващото уплътнение).

2. Извадете тавата за снаждане от капака и монтирайте скобата на тавата за снаждане в правилната позиция според маркировките вътре в капака.

3. Изберете подходящите входни портове за кабели според броя на кабелите и отстранете гумените тапи на съответните портове (дръжте неизползваните портове запечатани с гумени тапи, за да осигурите водоустойчива работа).

4. Инсталирайте кабелните щуцери в избраните входни отвори: поставете кабелния щуцер от външната страна на капака и го фиксирайте с гайки (уверете се, че уплътнението вътре в кабелния щуцер е на мястото си).

3.4 Фиксиране на кабели и укрепващи елементи

1. Прекарайте подготвените оптични кабели през кабелните щуцери в капака (уверете се, че кабелите преминават гладко без прекомерно напрежение или огъване).

2. Фиксирайте укрепващите елементи на кабелите върху фиксиращата скоба на кабела вътре в капака: увийте арамидната нишка около фиксиращия болт или затегнете стоманената жица със скоба, след което затегнете гайката, за да сте сигурни, че кабелите са здраво фиксирани (предотвратете издърпване на кабелите и засягане на снаждането).

3. Регулирайте позицията на кабелите, за да направите излишните влакна равномерно разпределени в капака, като избягвате взаимно заплитане или екструдиране.

3.5 Снаждане на влакна и инсталиране на табла

1. Поставете почистените оголени влакна върху ножа и отрежете края на влакното под ъгъл от 90 градуса (уверете се, че краят е равен и без грапавини).

2. Поставете нарязаните влакна в устройството за снаждане, подравнете сърцевините на влакната и започнете процеса на снаждане (следвайте инструкциите за работа на устройството за снаждане, за да се уверите, че загубата при снаждане е в рамките на допустимия диапазон: едно-режимно влакно По-малко от или равно на 0,1dB, много-режимно влакно По-малко от или равно на 0,2dB).

3. След снаждането поставете термо{1}}свиваемата втулка върху точката на снаждане и я загрейте с термопистолет, докато втулката се свие плътно (уверете се, че втулката е центрирана в точката на снаждане, без мехурчета или празнини).

4. Подредете спретнатите влакна спретнато върху таблата за снаждане: фиксирайте влакната със скоби за фиксиране на влакната върху таблата и се уверете, че радиусът на огъване на влакната е не по-малък от 30 mm (избягвайте прекомерното огъване, което води до затихване на сигнала).

5. Инсталирайте тавата за снаждане обратно в капака и се уверете, че тавата е здраво фиксирана, без да се разхлабва или разклаща.

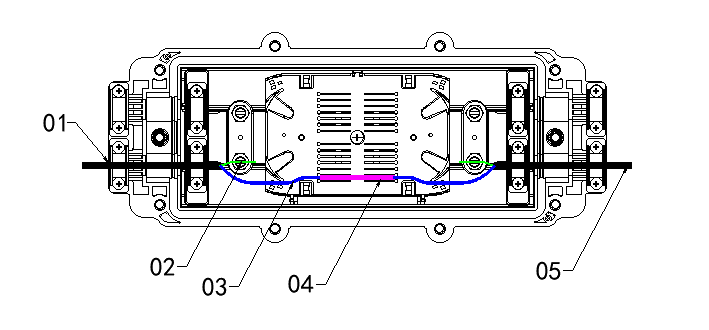

1, входен порт 2, якостен елемент 3, оголен оптичен кабел
4, Термосвиваем защитен ръкав 5, Изходен порт
